Hogy néz ki egy utasszállító motorjának belseje? hogyan működik?
A modern utasszállító repülőgépek szárnyai alatt függő hatalmas hajtóművek kívülről egyszerű fémhengereknek tűnnek, belül azonban a mérnöki tudomány legösszetettebb remekművei rejtőznek. A mai kereskedelmi gépek szinte kivétel nélkül úgynevezett kétáramú gázturbinás sugárhajtóműveket (turbofan) használnak, amelyek a hatékonyság, az üzemanyagtakarékosság és a brutális tolóerő tökéletes egyensúlyát teremtik meg.
A működési alapelv: négy szóban
A repülőgépmotorok alapműködését a repülőmérnökök gyakran egy egyszerű angol mondókával írják le: „Suck, Squeeze, Bang, Blow” (Beszív, Összesűrít, Felrobbant, Kifúj).
-
Beszívás: A motor hatalmas mennyiségű levegőt ránt be az elején.
-
Sűrítés: A levegő sűrűségét és nyomását több tízszeresére növeli.
-
Égés: A sűrített levegőbe kerozint fecskendeznek, ami folyamatos lánggal elég.
-
Kifújás: A felhevült, óriási energiájú gáz hátul távozik, megforgatva a turbinát és eltolva a gépet.

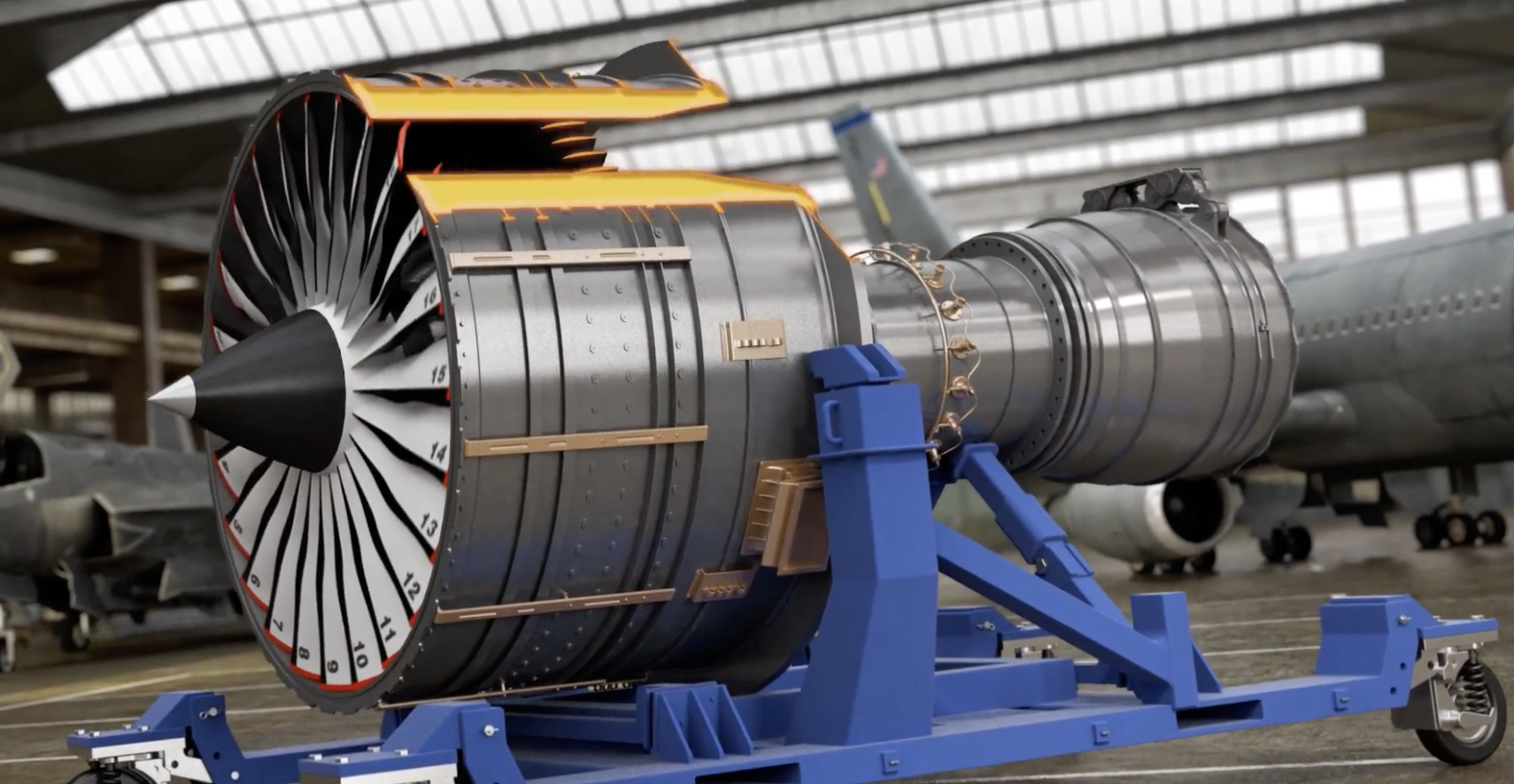

Hogyan néz ki belülről? A motor fő részei
Ha hosszában kettévágnánk egy modern hajtóművet, négy fő zónát és egy kritikus kettéválási pontot látnánk elölről hátrafelé haladva:
-
A ventilátor (Fan): Ez az a hatalmas, 2–3 méter átmérőjű titán- vagy szénszálas lapátkerék, amit a repülőgép orra felől nézve látunk forogni. Feladata nemcsak az, hogy levegőt nyomjon a motor belsejébe, hanem az is, hogy a levegő zömét egyszerűen elküldje a motor mellett.
-
A kompresszor (Sűrítő): Ez a magban található, forgó és álló lapátsorokból álló szakasz. A lapátok hátrafelé haladva egyre kisebbek, így a levegő egyre szűkebb térbe kényszerül, miközben nyomása és hőmérséklete drasztikusan megugrik.
-
Az égéstér: Egy körgyűrű alakú, extrém hőálló fémből készült kamra. Itt injektorok porlasztják a kerozint a levegőbe. A hőmérséklet itt elérheti az 1700–2000 °C-ot is – ez melegebb, mint a fém olvadáspontja, ezért speciális hűtőlevegő-réteggel és kerámiabevonattal védik a falakat.
-
A turbina: Az égéstérből kiáramló forró, sebes gáz útja egy sor speciális turbinalapáton vezet keresztül. A turbina úgy működik, mint egy szélmalom: kinyeri az energiát a gázból, hogy egy belső tengelyen keresztül meghajtsa az elöl lévő kompresszort és a ventilátort.
-
A fúvócső (Kipufogó): A gázok végső távozási pontja, amely tovább gyorsítja az áramlást, létrehozva a tolóerőt.
A modern gépek titka: a kétáramúság
A modern utasszállítók nem tiszta sugárhajtóművek, hanem kétáramúak. Ez a gyakorlatban azt jelenti, hogy a hatalmas ventilátor által beszívott levegő csak mintegy 10–15%-a jut be a gép belső, forró magjába (kompresszor, égéstér, turbina).
A maradék 85–90% egy külső csatornán kikerüli a forró motormagot, és hideg levegőként áramlik hátra. Ez a hideg áram adja a felszállási tolóerő döntő többségét. Ezenkívül mint egy zajszigetelő köpeny veszi körbe a forró, hangos gázsugarat, ami lényegesen halkabbá teszi a repülést és drasztikusan csökkenti a fogyasztást a korai sugárhajtóművekhez képest.
