A tengeralattjárók fizikája: Miért a geometria győzi le a víznyomást?
Amikor egy tengeralattjáró több száz méter mélyre merül az óceán felszíne alá, az emberi élet számára teljesen ellenséges környezetbe lép. Minden 10 méteres merülési mélységgel a víznyomás körülbelül egy atmoszférával (kb. 1 bar, vagyis 14,7 psi) növekszik. A működési mélységben több ezer tonnányi zúzó erő nehezedik a jármű külső burkolatának minden egyes négyzetméterére.
A legtöbben azt feltételezik, hogy a túlélés csupán azon múlik, milyen vastag és erős acélból építik a hajótestet. A tengerészeti mérnökök azonban tisztában vannak a nyers valósággal: a legkeményebb katonai acél sem ér semmit geometrikus tökéletesség nélkül.

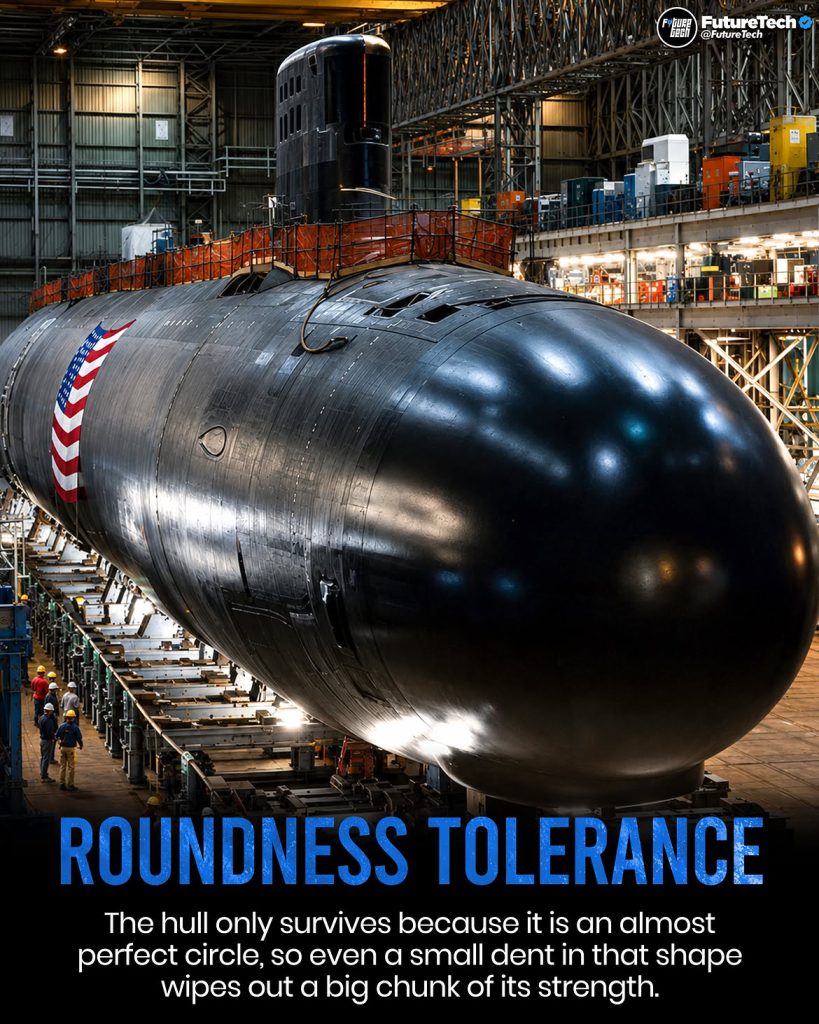

A tengeralattjárók tervezésénél a forma élet-halál kérdése. Ha egy katonai tengeralattjáró nyomásálló teste akár csak 2,5 centiméterrel (1 hüvelykkel) eltér a tökéletes kör alaktól, a szerkezet nyomásállósága több mint 30%-kal csökkenhet.
A kerületi feszültség fizikája: Miért számít a kör alak?

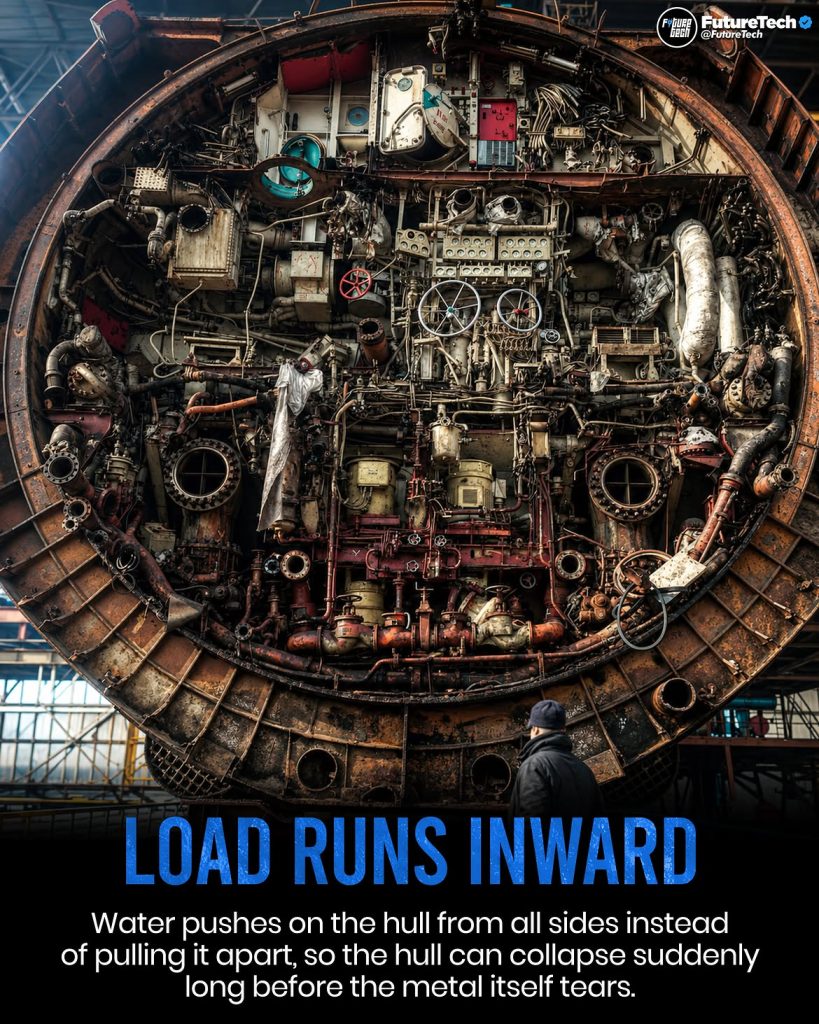

Ahhoz, hogy megértsük, miért okoz ekkora katasztrófát egy apró alakhiba, látnunk kell, hogyan hat a víznyomás a víz alatti testekre. Míg a szárazföldi épületek a gravitáció miatt főként felülről lefelé ható terhelést kapnak, a tengeralattjáróra minden irányból egyenletesen nehezedik a hidrosztatikai nyomás.
Amikor a nyomásálló test teljesen szabályos hengeres vagy gömb alakú, a külső erő úgynevezett egyenletes kerületi feszültséget (hoop stress) hoz létre. A nyomóerő a hajótest teljes kerületén egyenletesen oszlik el, így az acél deformáció vagy elhajlás nélkül képes elviselni a terhelést.
Amint a hajótest akár csak minimálisan ellipszis alakúvá válik vagy benyomódik, a fizikai dinamika drasztikusan megváltozik. A víznyomás az ív laposabb részein kezd felhalmozódni. Egyenletes préselés helyett a külső erők elkezdik befelé hajlítani az acélt a gyengébb pontokon. Ez a koncentrált hajlítófeszültség a szerkezet idő előtti összeroppanásához (kihajláshoz) vezet – sokkal kisebb mélységben, mint amit a felhasznált acél elméletileg kibírna.
Ezért a modern tengeralattjárók építésekor a sugárbeli eltéréseket a százalék töredékeiben mérik. A gyártás során a hatalmas acéllemezeket precíziós lézerirányítású rendszerekkel hajlítják és hegesztik, hogy a keresztmetszet szinte hibátlanul kör alakú maradjon.
Acél a felhőkarcolókon túl: Mi az a HY-100?
Noha a geometria adja a szerkezeti alapot, a megfelelő anyagválasztás továbbra is létfontosságú. A modern felhőkarcolókban használt hagyományos építőipari acél folyáshatára általában 250–350 MPa (kb. 36 000–50 000 psi) körül mozog – ez az a terhelési határ, ahonnan az anyag már maradandóan alakváltozást szenved.
A tengerészeti hadiipar ennél lényegesen fejlettebb kohászatot igényel. A legtöbb modern atom-tengeralattjáró speciális, gyengén ötvözött acélt, például HY-100-at használ.
-
A HY a „High Yield” (magas folyáshatárú) rövidítése.
-
A 100 a minimális 100 000 psi (kb. 690 MPa) folyáshatárt jelöli.

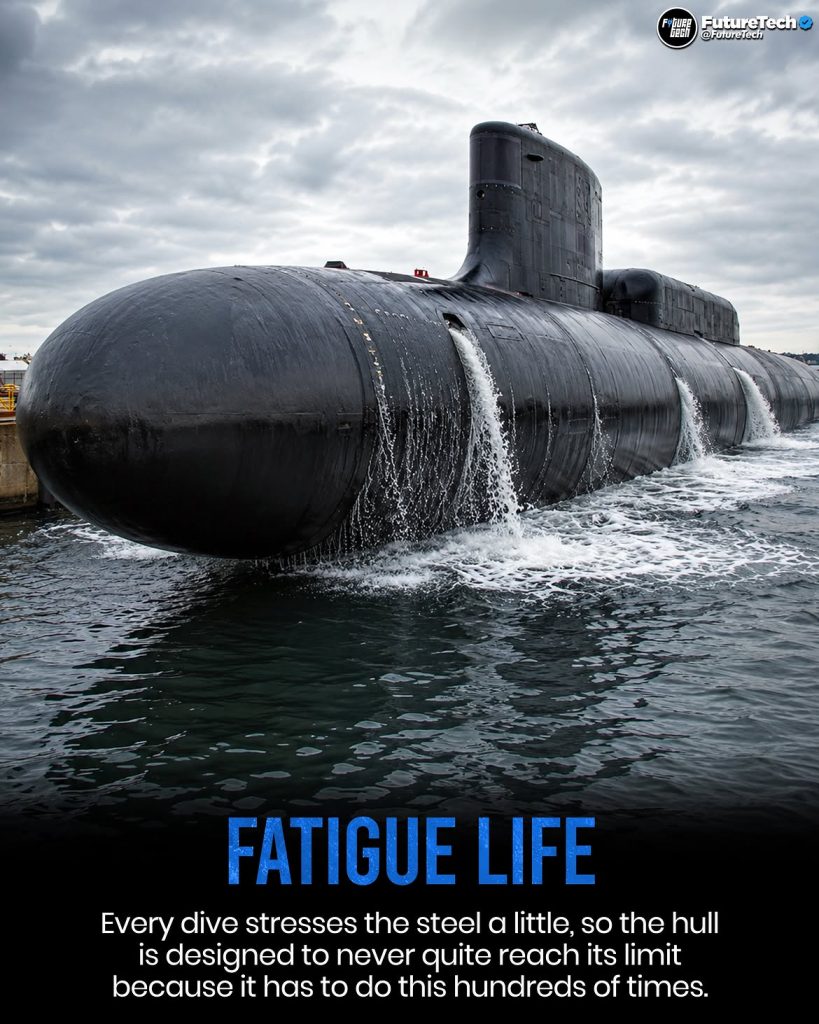

A HY-100 acél a hatalmas szakítószilárdságot és a magas rugalmasságot precíz hőkezeléssel (vízben való edzéssel és megeresztéssel), valamint nikkel és króm hozzáadásával éri el. A rugalmasság életbe vágó: ahogy a tengeralattjáró lemerül és visszatér a felszínre, a nyomásálló test valójában folyamatosan mozgásban van – a mélyben kismértékben összenyomódik, a felszínen pedig tágul. Az acélnak több évtizeden át kell elviselnie ezt a több ezer merülési ciklust anélkül, hogy fémfáradás vagy rideg törés lépne fel.
A modern tengeralattjáró-tervezés hármas kihívása
A tengeri nyomás elviselése csupán egyetlen eleme a komplex mérnöki feladatnak. A katonai tengeralattjárók azon kevés gépek közé tartoznak, amelyeknek egyszerre három egymásnak ellentmondó követelménynek kell megfelelniük:
-
Rendkívüli szerkezeti pontosság: A nyomásálló testnek több mint 100 méteres hosszúságban is meg kell őriznie a pontos kör geometriát, miközben több ezer tonna hidrosztatikai terhelést bír ki.
-

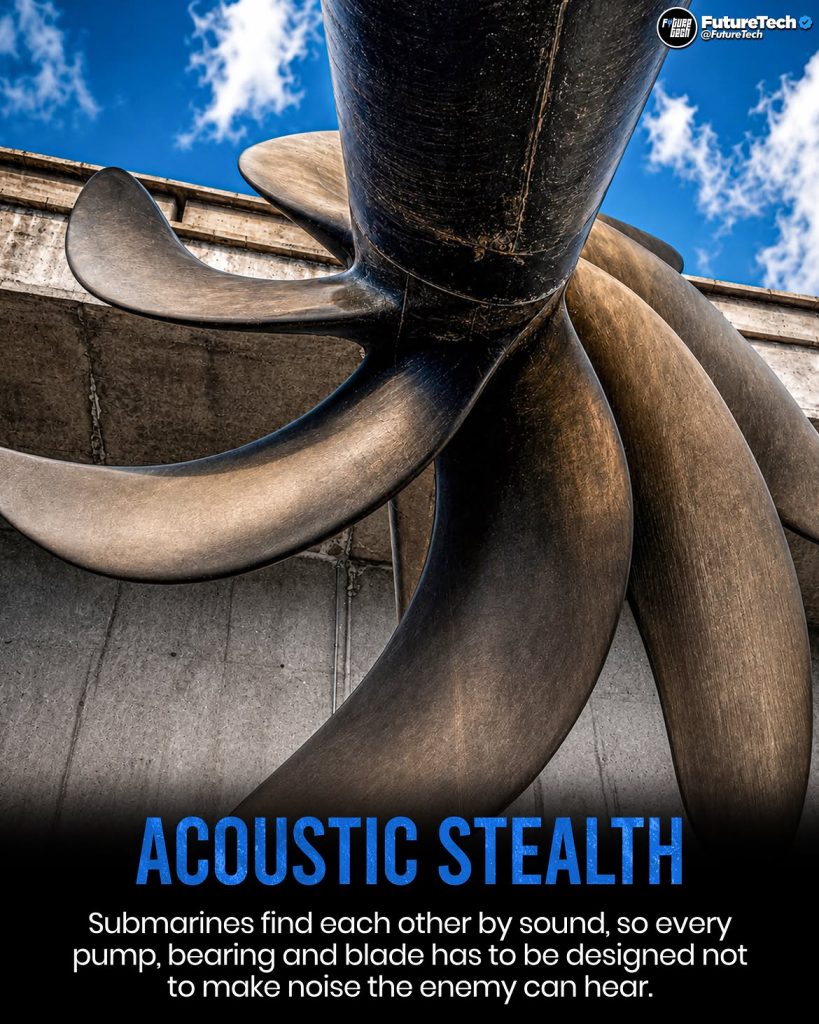

Akusztikai láthatatlanság: A járműnek szinte teljesen csöndben kell működnie, elnyelve a saját gépeinek rezgéseit és elirányítva az aktív szonárokat, hogy észrevétlen maradjon.
-

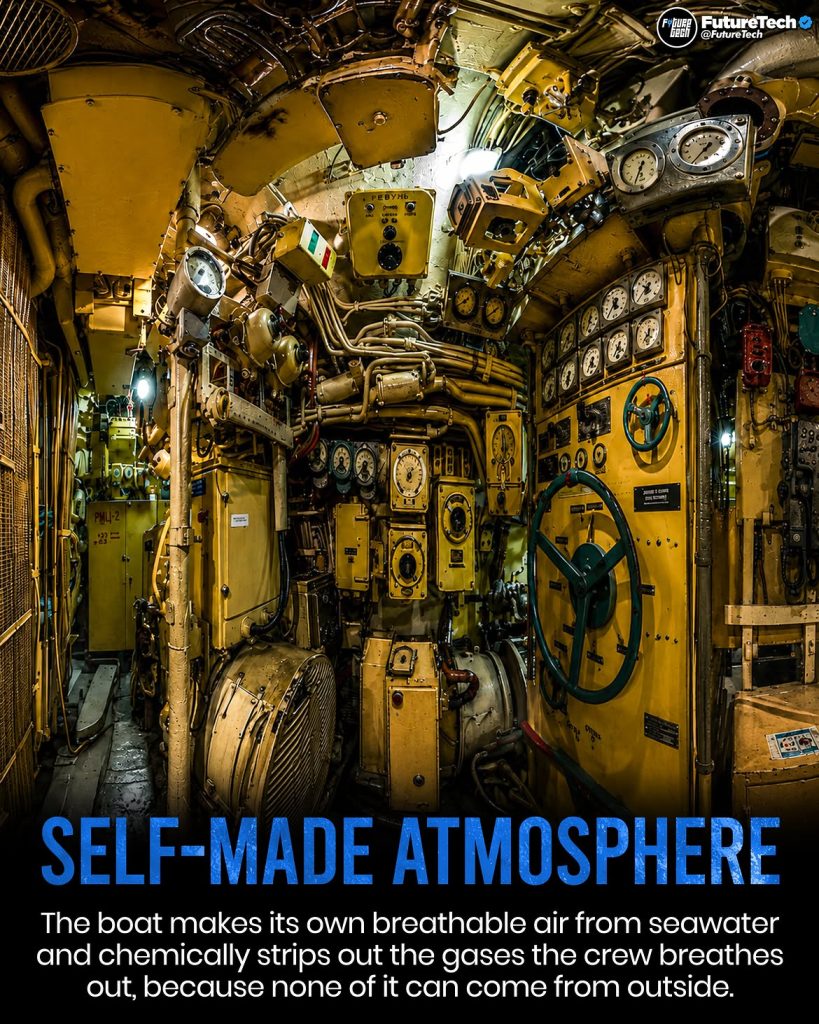

Évtizedes önellátás: Egy modern atom-tengeralattjárónak akár 130 fős legénységet kell elszállásolnia, biztosítva az oxigén- és ivóvízellátást, miközben a meghajtóreaktor 25–30 évig üzemel üzemanyag-újratöltés nélkül.
A bejegyzés megtekintése az Instagramon
Amikor a tengeralattjárókat fenyegető veszélyekre gondolunk, leginkább torpedók, tengeri aknák vagy navigációs hibák jutnak eszünkbe. A legnagyobb és legállandóbb ellenség azonban maga a fizika. A hullámok alatt a biztonságos küldetés és a tragikus szerkezeti katasztrófa közötti különbséget a milliméter töredékei jelentik.
